ข้อมูลจำเพาะ
เน้น:
เครื่องบดเชือกไฮดรอลิก 51 มิลลิเมตร
,OEM เครื่องบดเชือกไฮดรอลิก
,เครื่องบดไฮดรอลิก 51 มม.
Crimping Range:
14 - 87มม
Hose Size:
2นิ้ว4SH
Die Sets:
10
Color:
สีฟ้า
Max. Opening:
25มม
Crimping Force:
640T
Product:
เครื่องตัดเชือก MS-E130
Application:
การประชุมเชิงปฏิบัติการ
System Pressure:
31.5เมกะปาสคาล
Power:
3กิโลวัตต์
Size:
630*450*560 มิลลิเมตร
Weight:
190กก
คุณสมบัติที่สำคัญ
ชื่อแบรนด์:
MENSION
หมายเลขรุ่น:
MS-E130
สถานที่กำเนิด:
CN
การรับรอง:
CE RoHS
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
Contact Us
ความสามารถในการจัดหา:
1000 ชุดต่อเดือน
เวลาการส่งมอบ:
2 - 7 วันทำการ
เงื่อนไขการชำระเงิน:
L/C,D/A,D/P,T/T,Western Union,MoneyGram
บรรจุภัณฑ์มาตรฐาน:
ไม้อัดหนึ่งตัวสำหรับหนึ่งชุด
รายละเอียดสินค้า

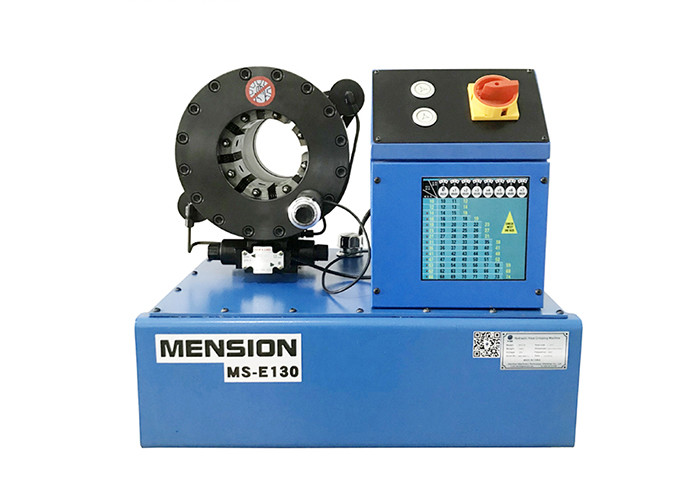

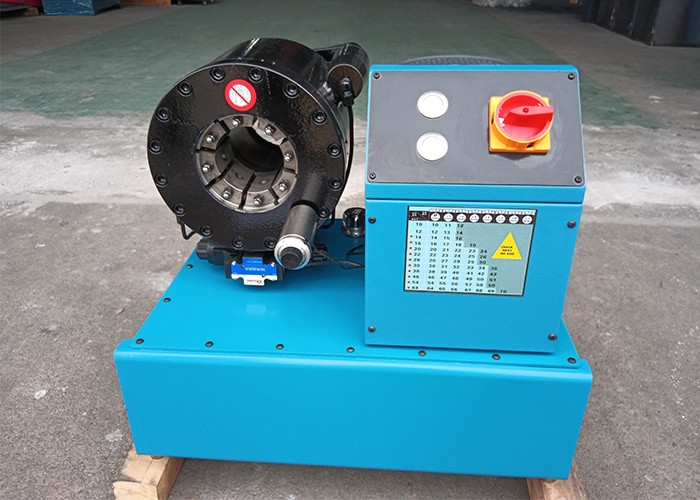

เครื่องย้ำท่อแรงดันสูง MS-E130
เครื่องย้ำท่อ MS-E130 เป็นเครื่องย้ำท่อไฮดรอลิกแบบส่งออก มีความสามารถในการผลิตท่ออ่อนและท่อแรงดันสูงตั้งแต่ 1/4" ถึง 2" แบบ 4 ชั้น หรือแม้แต่ 6 ชั้น เป็นตัวเลือกที่เหมาะสำหรับการย้ำและผลิตชุดประกอบท่อในปริมาณมาก
ข้อได้เปรียบหลัก
- ขนาดเล็กแต่แรงย้ำสูง
- ระบบถ่ายเทน้ำมันที่ทันสมัยพร้อมระบบระบายความร้อนอัตโนมัติ
- ความเร็วในการย้ำและเปิดที่รวดเร็ว
- การย้ำที่มีประสิทธิภาพสูงและแม่นยำสูงสุดด้วย Finn Power Dial
- ประสิทธิภาพที่เสถียรแม้หลังจากใช้งานมาหลายปี
ข้อมูลจำเพาะทางเทคนิค
| รุ่น | เครื่องย้ำท่อรถขุด MS-130 |
|---|---|
| ช่วงการย้ำ | 14 - 87 (มม.) |
| แรงย้ำ | 640 (ตัน) |
| ขนาดท่อ | 1/4 - 2 (นิ้ว) |
| เปิดสูงสุด | 25 (มม.) |
| ชุดแม่พิมพ์ | 10 |
| ประเภทชุดแม่พิมพ์ | 130 |
| แรงดันระบบ | 31.5 (Mpa) |
| ความแม่นยำ | 0.01 (มม.) |
| การควบคุม | MS |
| แรงดันไฟฟ้ามาตรฐาน | 220 (V) / 380 (V) |
| กำลังมอเตอร์ | 3 (กิโลวัตต์) |
| ความยาว | 630 (มม.) |
| ความกว้าง | 450 (มม.) |
| ความสูง | 560 (มม.) |
| น้ำหนัก | 190 (กก.) |
ชุดแม่พิมพ์เครื่องย้ำท่อไฮดรอลิก E130
| หมายเลขแม่พิมพ์ | ช่วงการย้ำ | ความยาว |
|---|---|---|
| 6* | 6 - 8 มม. | 35 |
| 8* | 8 - 10 มม. | 35 |
| 10* | 10 - 12 มม. | 35 |
| 12* | 12 - 14 มม. | 35 |
| 14 | 14 - 16 มม. | 60 |
| 16 | 16 - 20 มม. | 60 |
| 20 | 20 - 22 มม. | 60 |
| 22 | 22 - 26 มม. | 60 |
| 26 | 26 - 30 มม. | 60 |
| 30 | 30 - 38 มม. | 70 |
| 38 | 38 - 46 มม. | 70 |
| 46 | 46 - 54 มม. | 80 |
| 54 | 54 - 64 มม. | 80 |
| 64 | 64 - 69 มม. | 80 |
| 69* | 69 - 76 มม. | 100 |
หมายเหตุ:
1) มีชุดแม่พิมพ์ย้ำแบบกำหนดเอง
2) มีแรงดันไฟฟ้าพิเศษ 110V, 208V, 240V, 415V
3) * สำหรับแม่พิมพ์ที่ไม่เป็นมาตรฐาน
1) มีชุดแม่พิมพ์ย้ำแบบกำหนดเอง
2) มีแรงดันไฟฟ้าพิเศษ 110V, 208V, 240V, 415V
3) * สำหรับแม่พิมพ์ที่ไม่เป็นมาตรฐาน
อุปกรณ์เสริม (ตัวเลือก)
- เครื่องมือเปลี่ยนด่วน
- ชั้นวางชุดแม่พิมพ์แบบเปลี่ยนด่วน
- การควบคุม UC
- แป้นเหยียบ
- มาตรวัดแรงดัน
- ชั้นวางปกติ
คุณสมบัติหลัก
กระบอกไฮดรอลิกขึ้นรูปชิ้นเดียว
เครื่องย้ำท่อ MS-E130 มีกระบอกไฮดรอลิกที่มีความแข็งผิวสูง พร้อมคุณสมบัติทนทานต่อการสึกหรอและป้องกันฝุ่นได้อย่างดีเยี่ยม ทำให้มีอายุการใช้งานยาวนานสำหรับการย้ำท่อและข้อต่อขนาดต่างๆ ด้วยปลอก
10 ชุดแม่พิมพ์สำหรับย้ำท่ออ่อนแรงดัน
ชุดแม่พิมพ์มีความแข็งที่เหมาะสมตั้งแต่ 59HRC-63HRC สามารถย้ำท่อไฮดรอลิกได้ถึง 2 นิ้ว 4SH พร้อมทั้งรักษาความทนทานและอายุการใช้งานที่ยาวนาน ชุดแม่พิมพ์ย้ำมาตรฐานไม่มีฟัน - มีชุดแบบกำหนดเองสำหรับพื้นผิวปลอกแบบมีฟัน
Finn Power Dial
แป้นหมุน Vernier ใช้สำหรับปรับเส้นผ่านศูนย์กลางการย้ำของชุดแม่พิมพ์ เครื่องย้ำท่อ MS-E130 มีแป้นหมุนความแม่นยำสูงถึง 0.01 มม. ให้ประสิทธิภาพที่เสถียรและเหมาะสำหรับชิ้นงานที่ต้องการความแม่นยำสูง
ตัวอย่างการใช้งานกับ E130
เครื่องย้ำสามารถใช้สำหรับการเชื่อมต่อวัสดุต่างๆ ได้อย่างรวดเร็ว รวมถึงท่อไฮดรอลิก ท่ออุตสาหกรรม ท่อ หรือสายไฟ
คำแนะนำการใช้งาน
เมื่อได้รับเครื่องย้ำท่อ โปรดยืนยันว่าแรงดันไฟฟ้าของเครื่องตรงกับแรงดันไฟฟ้าของคุณก่อน จากนั้นจึงดำเนินการทดสอบและใช้งาน
- เติมน้ำมันไฮดรอลิก T46 ประมาณ 50 ลิตร
- ต่อไฟฟ้า เปิดสวิตช์เพื่อตรวจสอบว่าการเชื่อมต่อสายไฟถูกต้องหรือไม่
- ปิดและเปิดหัวเครื่อง 10 ครั้งเพื่อไล่อากาศออกจากหัวเครื่อง
- เลือกชุดแม่พิมพ์ที่เหมาะสม
- ปรับแป้นหมุนไปยังมาตราส่วนที่ถูกต้อง
- ใส่ท่อที่ประกอบแล้วเข้าไปในหัวเครื่องและทำการย้ำ
- ทดสอบว่าเส้นผ่านศูนย์กลางถูกต้องหรือไม่
